惠川伺服在送料机的应用

惠川伺服在送料机的应用

2018-06-30 09:11:36

惠川伺服在送料机的应用
 一、概述

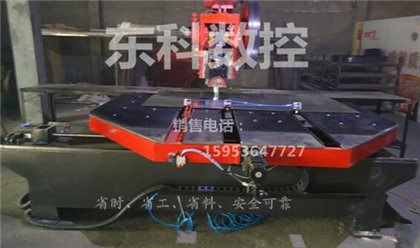

    自动冲床送料机是近几年出现在国内市场上的,该产品与普通冲床配套后,普通冲床即被改造成了数控冲床,使整个机床能实现整张钣料上机,自动排料,自动进给,自动冲压等功能,能*大限度地利用原材料,提高生产效率,并能加工各种复杂图形孔,同时还具有人工离机操作,确保安全,改善劳动条件等优点,广泛适用于机械、电器、仪表、制罐、筛网、瓶盖、电控柜、五金等行业的冲压加工。
    二、工艺简介
    钣材通过气压或机械方式固定好后,设置一零点位置,之后送料系统根据所需冲压孔形状自动把钣材送到冲床冲头下方位置冲孔。冲完一孔后,冲头自动抬起,送料系统再把钣材所需下一冲孔位置送到冲头下方冲孔。这样往复冲送,直*按要求全部冲完重新回到零点位置。
    具体工艺过程为:将钣材放置在自动送料机的固定架上,通过气压固定住,然后根据钣材与所需产品的尺寸,将相应数据输入到送料系统的操作界面对话框参数栏内,操作人员输入数值后,系统会根据所填数据自动运算,省去繁杂的人为计算及编程过程,实现自动化生产。也可以根据客户要求进行单独的点动运行。
    三、设备组成
    六轴数控系统或PLC配人机界面一套:为整个冲床送料系统控制中心,完成对送料伺服轴的联动定位动作控制;回零,手动及自动等操作;画面显示及参数设定;冲孔,上定位等输入输出信号的逻辑控制。
    NPN型输入输出板各一块:配合数控系统对输入输出信号进行处理,主要起线路保护作用。
华大2.6KW伺服电机两套:两轴带动钣材快速准确联动定位,对伺服电机的快速响应性及整定时间有较高要求,华大伺服采用先进控制理论,性能完全满足客户要求。
四、调试
    冲床送料系统对两伺服轴的进给速度和整定时间有较高要求,速度越快,整定时间越短,连续冲时充许的孔距也就越大,冲床的效率越高。故伺服传动机构采用联轴器直联,在机构允许的前提下,尽量把伺服的响应时间调快,整定时间调短。
    韦德WD30系列伺服采用强健性控制,在响应速度、整定时间等方面性能卓*,调试*终效果远高于客户以前所用方案。伺服调试好后,配合螺杆节距及冲床信号,调试出一安全*大的连续冲孔距值,输入数控系统。
    分别用*高速度冲孔试加工,检测孔距精度。根据检测结果,调整机械,主要是调整两轴的安装垂直度及联轴器的安装精度,并适当调低伺服响应频宽及数控系统的加减速时间,使精度及效率均达到要求。
    五、总结
    此数控冲床送料机充分结合了惠川系列的响应快、定位精确、整定时间短、运行平稳等优点。相比客户以前方案,不但在冲孔精度及效率方面有较大提升,且圆周孔、棋盘孔、角度孔、圆弧孔等多种规律孔都可以自动加工,使客户达到*大的满意度,不但提高了客户的产品产量、质量,而且还为客户节省了人工成本。此设备使厂家整台机床产品在市场上的竞争力大大增强。想了解伺服电机以及伺服驱动器,请加微信 15318980193
